3U CompactPCI高性能刀片式主板
鐵路專用多功能顯示器

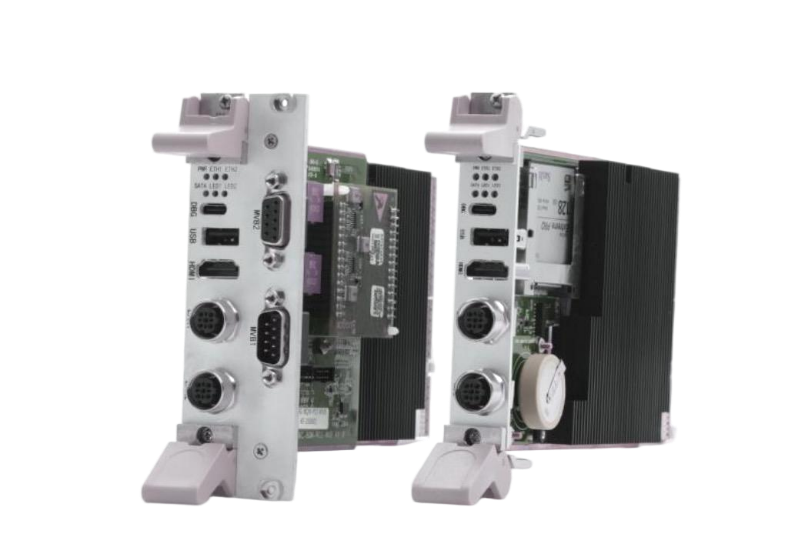

3U CompactPCI高性能刀片式
功能特性 | 說明 | |
主控 | NXP i.MX8QuadMax 多核異構：2 X Cortex-A72, 工作頻率1.6GHz 4 X Cortex-A53, 工作頻率1.2GHz | |
存儲
| LPDDR4-2400 / 2GB （可選ECC功能） | |
8GB eMMC （容量可選32G/64G） | ||
8MB Nor Flash | ||
接口 | LAN | 4路 2路100M Ethernet（前面板M12接口） 2路100M Ethernet（機箱背板） |
CAN | 3路 2路（機箱背板），8HP預留1路 | |
USB2.0 | 2路 1路（前面板），1路（機箱背板） | |
HDMI | 1路 支持1080P | |
RTC | 1路 內置大容量電池，滿足10年壽命 | |
TYPE-C | 1路 DEG調試串口（前面板） | |
CFAST/SATA | 1路 內置切換開關，可選CFAST卡或SATA（機箱背板） | |
CPCI | 6路 CPCI標準 | |
RS232 | 2路 機箱背板 | |
MVB | 1路 8HP面板支持 | |
I2C | 2路 機箱背板 | |

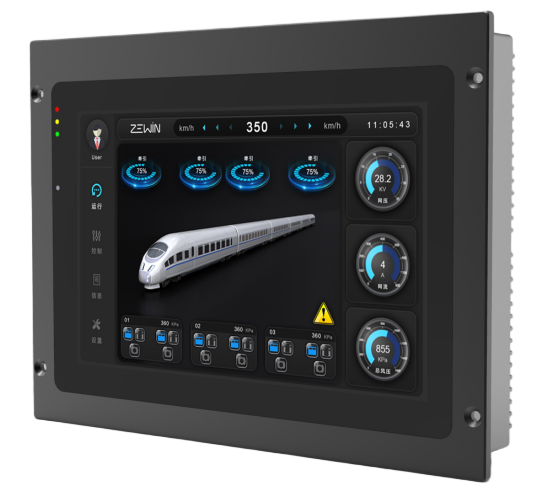

鐵路專用多功能顯示器
類型 | 分類 | 說明 |
核心計算 | 處理器 | NXP i.mx8x 4核 1.2GHz |
內存/存儲 | 1GB LP-DDR4 /8GB eMMC | |
人機接口 | 分辨 | 1280*800率 |
輸入 | 電容觸摸屏 | |
音頻接口 | Line Out輸出 | 1路 |
通信接口 | USB | 2路USB2.0 |
以太網 | 2路百兆以太網 | |
CAN | 2路CAN | |
RS485/RS422 | 1路可選 | |
MVB通訊 | 2路 | |
內置功能 | RTC | 內置 |
光感 | 內置 | |
LED指示燈 | 3 （虹、黃、綠） | |
蜂鳴器 | 1路 | |
參數 | 操作溫度 | -30～80攝氏度 |
存儲溫度 | -30～80攝氏度 |
